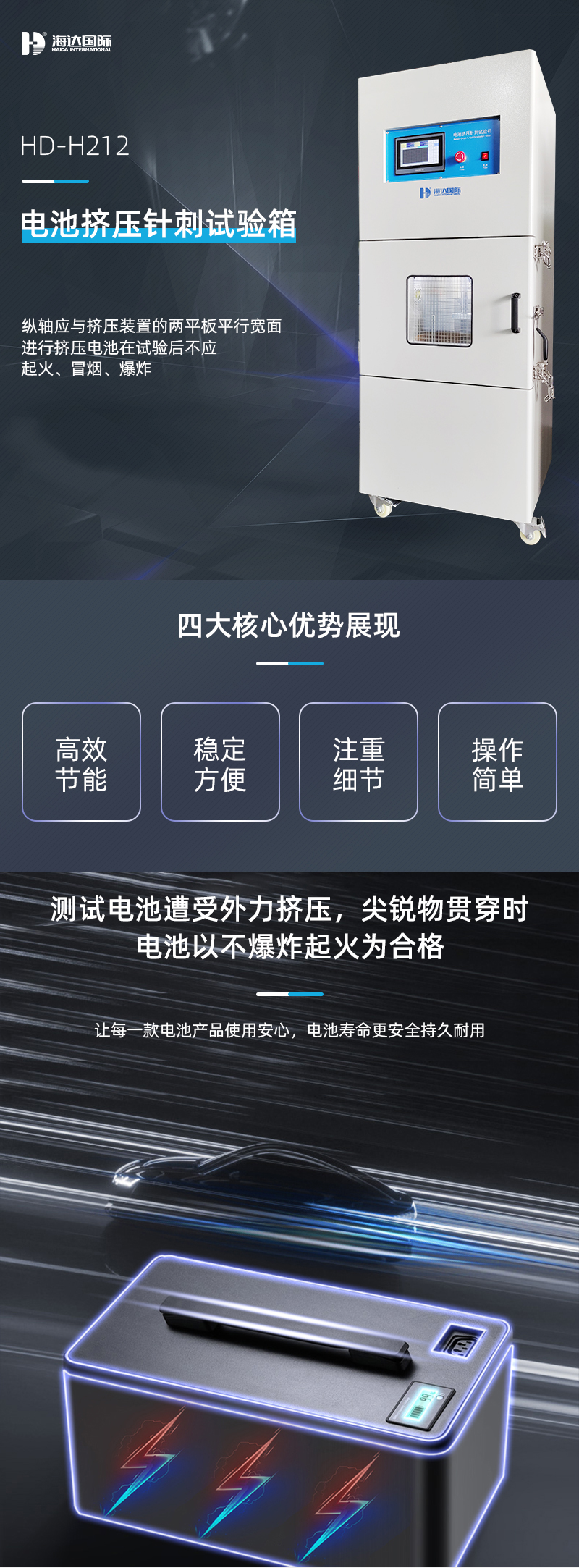

電池擠壓針刺試驗箱HD-H212

———————產品參數———————

 產品簡介

HD-H212電池擠壓針刺試驗箱適用於模擬各類電池在使用，運輸，儲存或處理家庭廢物時，電池遭受擠壓和針刺的情形，試驗應在20℃±5℃的環境溫度下進行，將接有熱電偶的電池（熱電偶的觸點固定在電池大表麵上）置於通風櫥中，用直徑2-8mm的無蝕鏽鋼針以25mm/s的速度刺穿電池最大表麵的中心位置，保持任意時間並觀察其測試結果，電池不爆炸、不起火為合格。

GB/T31485-2015《電動汽車用動力蓄電池安全要求及試驗方法》

GB/T31241-2014《便攜式電子產品用鋰離子電池和電池組安全要求》

UN38.3《聯合國危險物品運輸試驗和標準手冊》

IEC62133《由電芯組成的電池（組）以及運用於便攜式設備的安全要求》

UL1642:2012《鋰電池標準》

  主要技術參數

內箱尺寸520*450*560mm（W*D*H）

設備外形尺寸800*700*1730mm（W*D*H）

內箱材質SUS#304不鏽鋼板，厚1.2mm

外箱材質A3鋼板烤漆處理，厚1.5mm

觀察窗尺寸為250*250mm兩層鋼化玻璃，透明視窗裝有不鏽鋼網

排煙口直徑為100mm，位於箱體後側

泄壓口開口尺寸200*200mm，位於箱體後側，當試樣爆炸時，泄壓口彈開將壓力卸掉

箱門單門左開，箱門裝有安全限位開關、側麵裝有防爆鏈，保證人員安全

測試孔設備左側有1個直徑50mm的測試孔，便於放入溫度、電壓、電流等采集線

照明裝置便於觀察被測試樣的狀態

驅動方式液壓驅動

力值範圍1-20kN

測力精度0.1N

擠壓行程250mm

力值顯示觸摸屏

擠壓頭標準平板擠壓頭，麵積≥20cm²

擠壓程度擠壓壓力達到13±0.2kN,保持1min

鋼針φ2mm-φ8mm耐高溫鋼針,長度為100mm（可指定，價格不一）

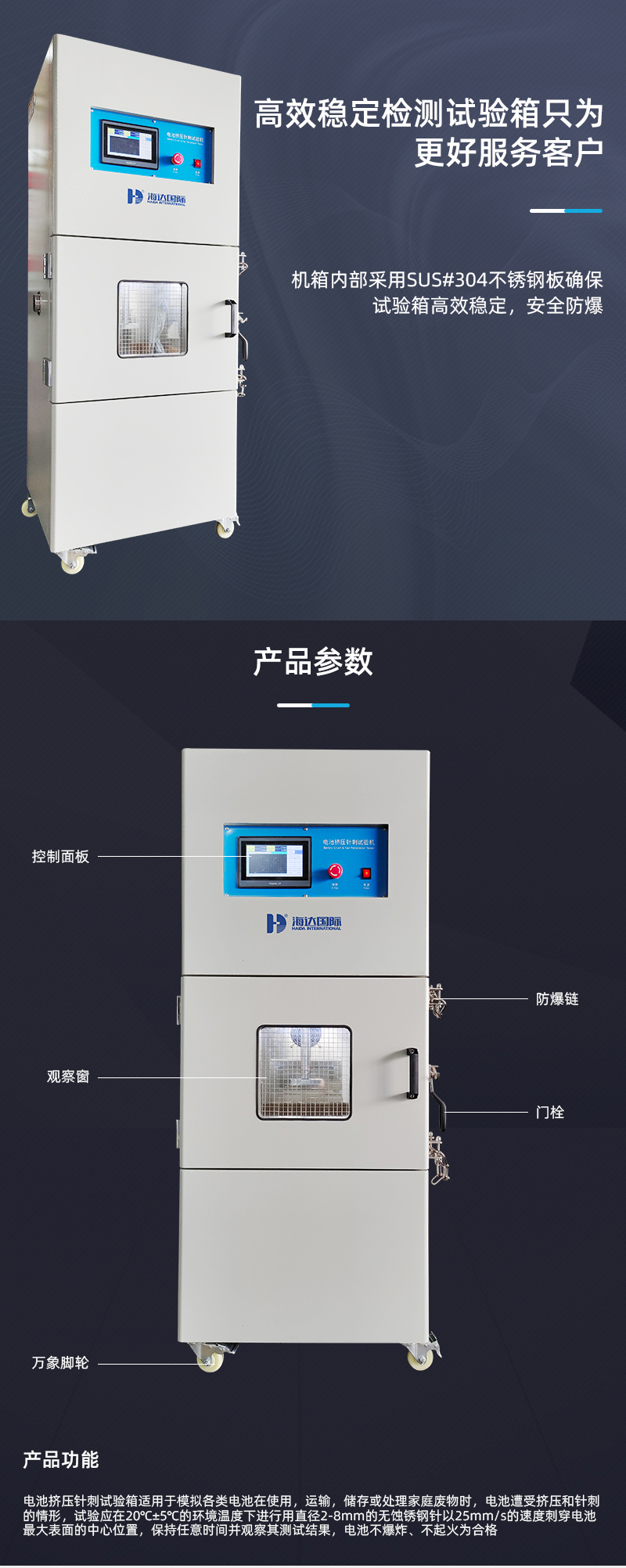

——————產品細節圖—————————
