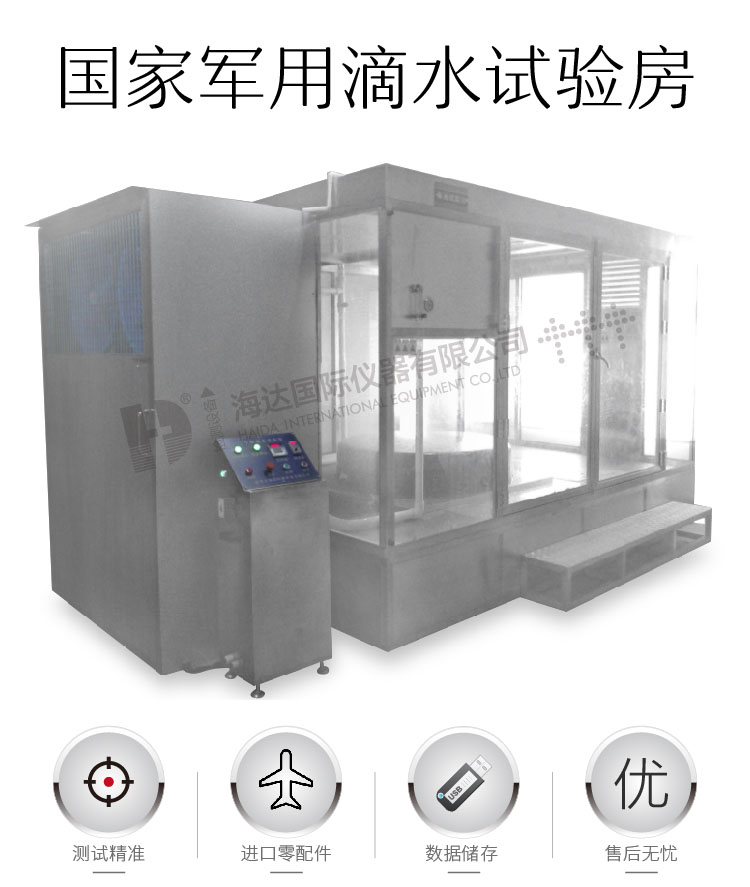

滴水試驗房
來源:17.C-起草官网儀器有限公司 時間:2020-07-06 14:13:05 17.C-起草官网小編編繪 瀏覽:99+
| ———————產品參數——————— | ||
| 產品簡介 | ||
滴水試驗房適用於考核電工產品，外殼和密封在淋雨環境下能否保證設備和元件良好性能的試驗。本產品采用科學設計，使得該設備能夠逼真的模擬滴水環境。 設計標準：IP GJB150.8A-2009 標準之程序III | ||
| 主要技術參數 | ||

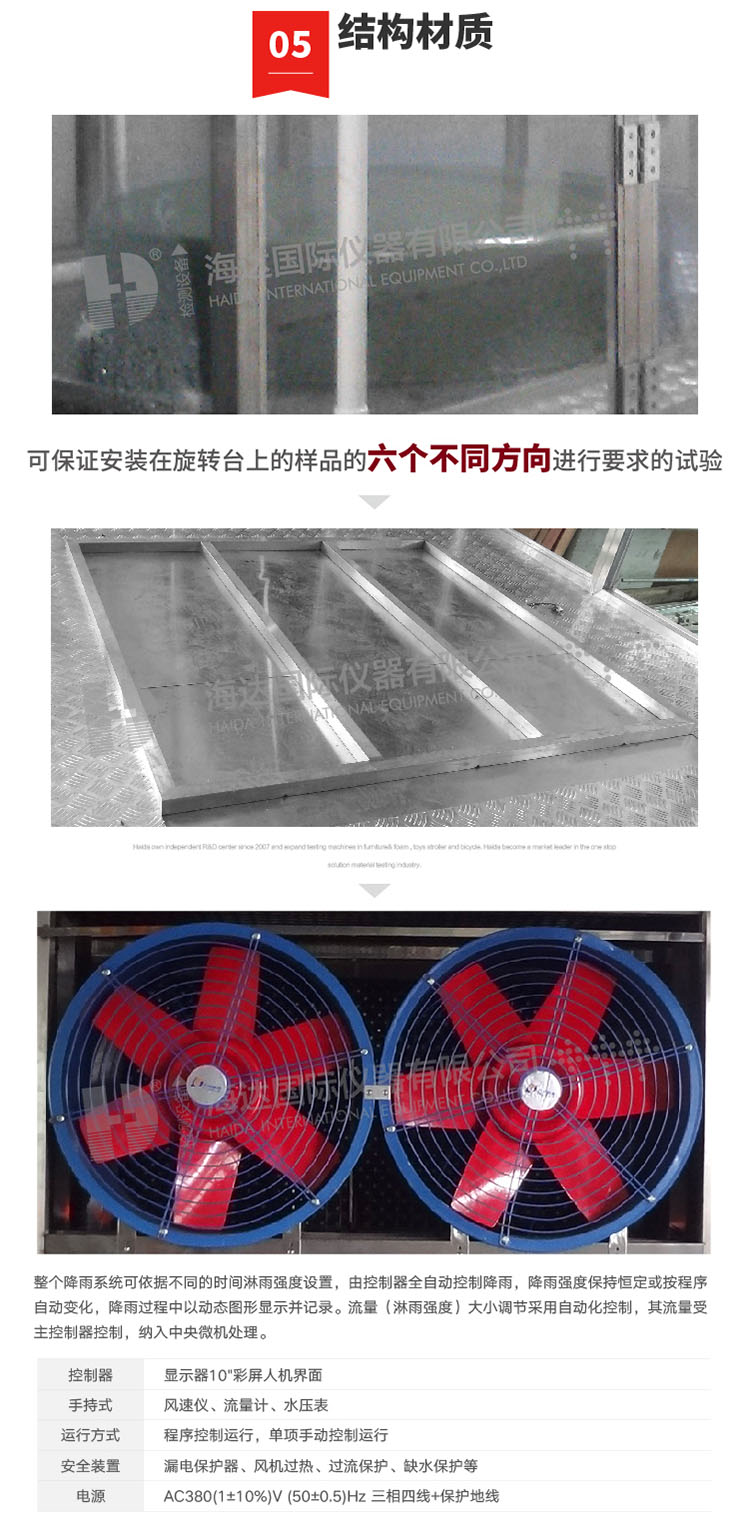

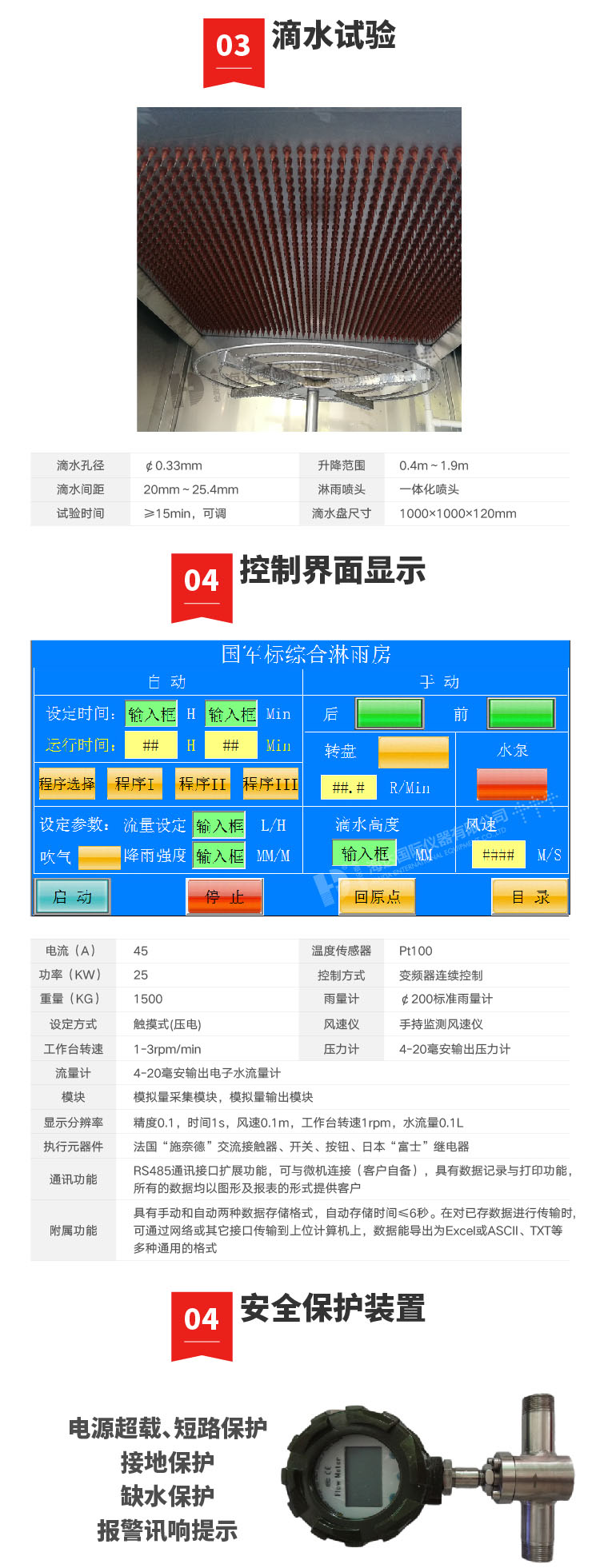

1、內箱尺寸：2500×1500×2800（深×寬×高） 外型尺寸3800X 1600X3500（深×寬×高） 2、試驗台轉速（rpm）：1 ~3可調 3、滴水箱： （1）1000X1000MM 孔距20X20Mm，孔徑：0.6Mm 4.、滴水箱與被測樣品的距離：1000MM 5、滴水孔直徑：φ0 .4 （水滴直徑0.5-4.5MM） 6、噴水孔徑間距：20 MM 7、試驗時間：1-999,999min（可設定） 10、樣品溫度：高於常溫水10° 11、箱體采用方通做骨架，彩鋼板作為封板。 12、配有適中的樣品架（放樣品用）轉速可調，正方型：1000X1000MM 13、滴水試驗機降水量：1.7mm/min 14、控製係統：公司自主研發的Teelong控製係統。 滴水試驗房滴水要求 ① 雨滴直徑範圍：0.5～4.5mm ； ② 雨滴均勻降落，使試驗台麵上樣品所有向上的表麵在試驗期間能同時經受到雨滴； ③ 具備從高1m處勻速降落的雨水且試驗持續時間大於15min的試驗能力； ④ 噴嘴為方格噴霧點陣或其它交錯的點陣； ⑤ 滴水箱采用真空設計，配以氧化合金鋁及高防鏽不鏽鋼材質構造，噴咀接觸位不鏽鋼錐形設計，方便及時安裝及更換針咀； ⑥ 直流電動升降馬達驅動，不鏽鋼絲杆、滑輪導軌輔以鎖緊螺母升降裝置； ⑦ 鋁合金和不鏽鋼機身； ⑧ 水箱邊框：工業合金鋁（表麵氧化）； ⑨ 水箱板：水箱采用USU304#不鏽 (其中下封板有安裝針座的螺紋孔)； ⑩ 水箱升降導軌：成型導軌、膠質滑輪導輪； ⑪ 滴水孔徑：￠0.6mm和0.33Mm； ⑫ 孔 距：20mm； ⑬ 降雨量：1.7mm/min，用戶自設定參數( 誤差：+0.2mm/min)； ⑭ 試驗時間：0-999min （可設定及中間控製）。 結構材質 1. 可保證安裝在旋轉台上的樣品的四個不同方向進行 要求的試驗； 2. 承載≥100Kg、安裝樣品的麵積≥φ1200； 3. 轉速範圍：1～5rpm/min連續可調，可設定自動工作； 4. 試件尺寸空間：600mm×600mm×1800mm； 5. 淋雨板尺寸：W1000×D1000×H120mm； 6. 滴雨試驗室內部尺寸：W2500×D1500×H2800mm； 7. 外部尺寸：W3800×D1600×H2700mm； 8. 材料：靜電噴塑薄板外殼 9. 內體：304#； 10. 滴水盤：304#； 11. 旋轉台麵：304#； 12. 支架型材：304#； 13. 工作室門：平拉門，帶鋼化玻璃觀察窗； 14. 風機葉輪：鋁合金噴塑材料； 15. 風機：軸流風機； 16. 控製器：顯示器 7"彩屏人機界麵； 17. 運行方式：程序控製運行；單項手動控製運行； 18. 設定方式：觸摸式(壓電)； 19. 設定精度：時間：1秒，風速1米/秒； 20. 工作台轉速：1rpm/min； 21. 控製方式：PLC、步進電機等控製； 22. 電源：AC380(1±10%)V (50±0.5)Hz 三相四線+保護地線； 23. 電源電流(A) 45 、功率(KW) 25 、重量 1500； 24. 保護裝置：漏電保護器、風機過熱、過流保護、缺水保護等。 保護裝置 1、電源超載、短路保護 2、接地保護 3、缺水保護 4、報警訊響提示 | ||
| ——————產品細節圖——————— | ||
