觸摸式紙板四點抗彎試驗機HD-A544
來源:17.C-起草官网儀器有限公司 時間:2020-07-06 11:04:54 17.C-起草官网小編編繪 瀏覽:99+
| ———————產品參數——————— | ||
| 產品簡介 | ||
|
主要是用來測試試樣抗彎的一個彈性變形，測試樣品為紙板(A、B、C & E 楞)。該產品適用於各種瓦楞紙板。瓦楞紙板是一個多層的黏合體，它較少由一層波浪形芯紙夾層（俗稱“坑張”、“瓦楞紙”、“瓦楞芯紙”、“瓦楞紙芯”、“瓦楞原紙”）及一層紙板（又稱“箱板紙”、“箱紙板”）構成。 設計標準：ISO-3035 產品優勢
1、國內生產此款產品的廠家
2、和宜家公司數據比對誤差值不大於3%
3、光電感應變形量精度高達0.1%mm；
4、通過PLC可直接計算出橫向或縱向的平均值、大值、小值和平均抗彎強度；
5、輸入抗彎跨度自動調節，正確度高達0.1mm；
6、光電自動調節探頭和紙板的高度；
7、可通過U盤導出測試數據；
8、本儀器設備使用氣動夾板用於固定測試紙板， 因此對一些輕微翹曲，扭曲和卷曲的樣板也能克服並進行測試。這也是在兩點抗彎和三點式抗彎所無法做到的。
9、在四點抗彎測試上， 彎折長度是一個影響測試結果的比較重要的因素，有鑒於此，HD-A546四點抗彎測試儀 在這個問題上采取了一個自動化的解決方案。 儀器操作員隻需使用一個按鍵， 就可以使兩個夾持麵之間的間隙變大或變小，當已達到適合位置時，數據會自動錄入電腦程序內進行運算，精度可達0.1毫米。
10、 紙板的變形量檢出採用無接觸式激光測量器，有效避免了在檢出的過程中一些多餘的載荷，增大了紙板的變形量 （例如探頭的彈簧力又或者是自身的重量， 不管多輕微，隻要跟樣板有接觸， 這個影響都會存在。在本機所采用的這個測量係統， 大大增加了測試結果的精確性。
11、紙板的厚度不管怎樣變化， 安裝在本機上的智能探頭都能自動找到零位參考點，完全不用人手去調節，測試操作變得更輕鬆容易。
12、在紙板受力彎曲的過程中可能會產生的剪力問題已通過在兩夾板間的特別設計構件獲得充分的解決。
13、采用的打印機是普通的辦公室用打印機，無需使用熱敏紙。 測試結果更能有效長時間保存。
|
||
| 主要技術參數 | ||
|
1) 測試樣品為紙板（A、B、C & E 楞）。
2) 采用高精度傳感器來采集試樣彎折時的線性變形量並通過通信端口傳送到微處理器，計算好後顯示在機器屏幕上。
3) 傳感器自動設置零點去補償不同厚度的紙板
4) 紙板長度50 到 300mm 可調。 采用步進電機，左右滾珠絲杆，測試長度可以用機器本身自己自動調整，非常方便。
5) 試樣寬度：0-100mm
6) 機器可以提供如下精確的力度：
20g x 4 ea
50g x 4 ea
100g x 4 ea
300g x 2 ea
7) 電源：單相，AC 110/220V, 250W
8) 壓縮空氣; 6 kg/cm2
|
||

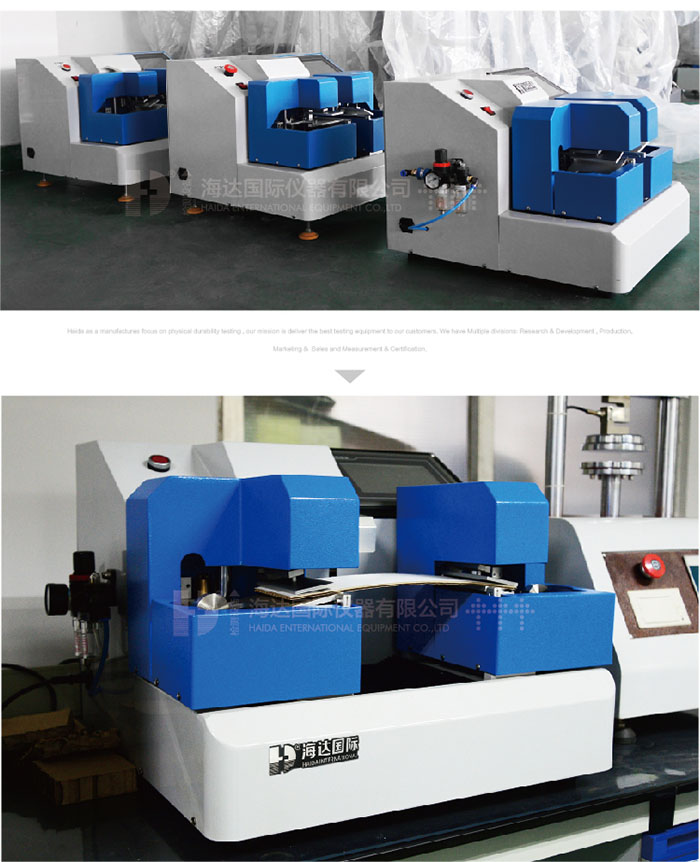

| ——————產品細節圖——————— | ||
