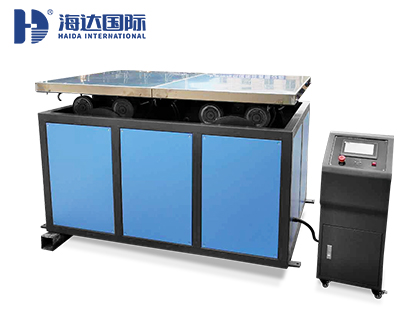

模擬三級公路顛簸試驗台HD-A521-2
來源:17.C-起草官网儀器有限公司 時間:2020-09-21 16:50:53 17.C-起草官网小編編繪 瀏覽:99+
一、產品概述
1、模擬三級公路顛簸試驗台對特定負荷的各類物品在公路汽車運輸過程中承受實際路況能力的考核，以在實驗室獲取實際路況對於物品的影響，從而對物品及物品的包裝給予評定或確認的依據。
二、特點
1、將試汽車在公路上行駛過程中的振動環境在實驗是的再現。采用分頻段接近的方法來模擬寬帶隨機振動。每個分頻段裏包含一個主固有頻率，並滿足分頻段的功率譜。振動量級運輸台振動參數與實際路譜一致，試驗台動轉時間與實際時間相等
三、用途
1、適用於用卡車運輸的產品公路運輸加速模擬試驗，以確定產品能否適應預期的運輸振動環境。公路運輸加速模擬試驗，是指在模擬台上，用提高模擬運輸振動的試驗量值，以縮短運輸模擬試驗的時間，進行和汽車運輸環境疲勞累積損傷統計特性相一致的試驗。
四、滿足標準
1、QJ815.2中華人民共和國航天工業部標準《產品公路運輸加速模擬試驗要求和方法》
五、模擬路況
1、三級公路中級路麵、四級公路中級路麵、低級路麵
六、工作原理
1、模擬汽車運輸試驗台以機械的方式模擬汽車在公路上行駛過程中的振動環境，在實驗室中將其再現。設計思想是在統計學基礎上，運用概率論，隨機控製理論的原則進行設計。同時由於汽車車廂上下方向的振動是寬帶隨機振動，用機械方式再現功率譜有困難，采用了分頻段接近的思想來模擬寬帶隨機振動、每個分頻段裏包含一固有頻率（汽車固有頻率）的原則，並且各頻段的功率滿足：
δi台=δi汽
其中δi台是運輸台台麵一點加速度第i頻段的均方根值；
δi汽為汽車車廂上一點加速度第i頻段的均（jun1）方根值。
就振動量級而言，運輸台與實際跑車是一致的，就時間而言，運輸台與實際跑車時間等級為1∶1，即實驗時與實際跑車時間相等。
運輸台的振動是寬帶隨機振動，其技術指標應用描述隨機振動的參數來敘述，不能和單一的正弦振動混淆。
運輸台的結構簡圖如圖1所示，全部質量通過兩側掛簧吊在框架上，工作台麵由四組板簧與八個膠輪彈性連接，每對膠輪座落在鼓輪上，使台麵處於穩定平衡狀態，鼓輪上對稱裝有不同的兩個相隔180°的可調凸塊，左右兩側鼓輪為差速，沙箱作為可調重量以改變振動係統的頻率特性，驅動電機經減速器鏈傳動機構，帶動鼓輪旋轉並頂起膠輪並使台麵運動，凸塊高度的調節靠專用工具來完成。
台麵振動量級與鼓輪直徑成反比，與凸塊的高度、寬度成正比，其隨機性由電機轉數的不穩定（隨機）和鼓輪上凸塊之間的相位變化以及膠輪在鼓輪上撞擊來保證。
七、技術參數
1、被試品（含緊固夾具等）重量上限：500kg
2、振動形式：寬帶隨機振動
3、加速度瞬時值概率密度函數：近似正態分布
4、模擬路麵：三級公路中級路麵與四級公路中、低級路麵
5、模擬車速:中型卡車中級路麵35Km/小時
中型卡車低級路麵25Km/小時
6、試件重心高度：≤700mm
7、強化等級：1：1
8、工作台麵尺寸：2000X1400mm
9、外形尺寸(長X寬X高):2000X1400X1000mm
10、電機：9KW
11、連續工作時間：8小時
12、環境條件：溫度0-40℃濕度≤90%（25℃）
13、電源電壓：三相四線製380V±10%50Hz 9kVA
14、設備重量：2500kg
