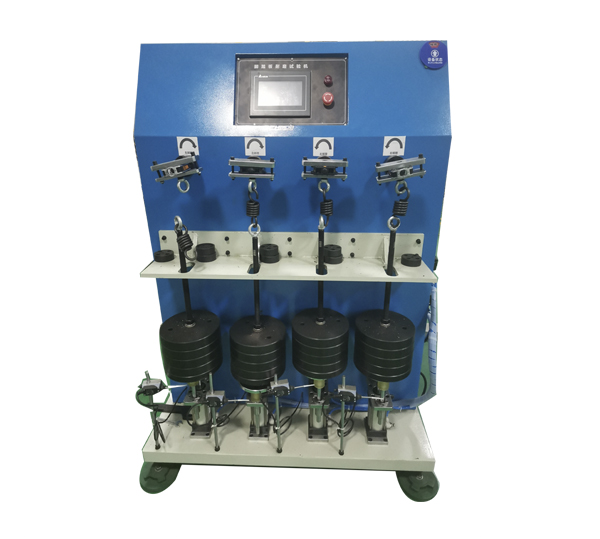

腳踏板耐磨試驗機 HD-J239

本機用於模擬自行車在騎行時的腳踏曲柄組合件在行駛一定的裏程後磨損的情況，操作簡單，試驗快捷，可同時做兩對腳踏的試驗，四隻腳踏獨立記數，互不幹擾，其中任一腳踏損壞後機台隻停止該腳踏的試驗和記數，並保留測試結果。

設計標準
試驗原理：GB3565-2005《自行車安全要求》11.4 GB14746-2006《兒童自行車安全要求》3.8.3條款 QB/T1886-2012《自行車 腳蹬》5.2.5條款

試驗方法
a.按照腳踏板軸螺牙尺寸選擇合適的軸固定在試驗機前後軸上（注意一對腳踏安裝的正反性）；
b.按標準於觸摸屏上設定好試驗次數，並將所有的記數清零；
c.按測試鍵開始測試；
d.試驗完成後檢查組合件是否轉動靈活，根據標準判斷合格與否。

1.工位數：四工位
2.提升氣缸：四套,加載時自動提升砝碼
3.荷重：各90±0.5 kg  (含夾具、彈簧、掛鉤等總質量),砝碼可自由組合以適配不同的要求
4.轉動頻率：50－200  r/min可調
5.轉動精度：  ≤±1次／MIN
6.控製方式：可編程觸摸屏
7.顯示方式：全彩液晶觸摸屏
8.微動開關： 4套（試件損壞自動停止該腳踏轉動及記數，並保留測試結果）
9.卸載、加載：氣動自動
10.馬達：變頻控製
11.測試工件： 2對（4隻）
12.電源： 220V， 50Hz，10A，2KW，5KP
